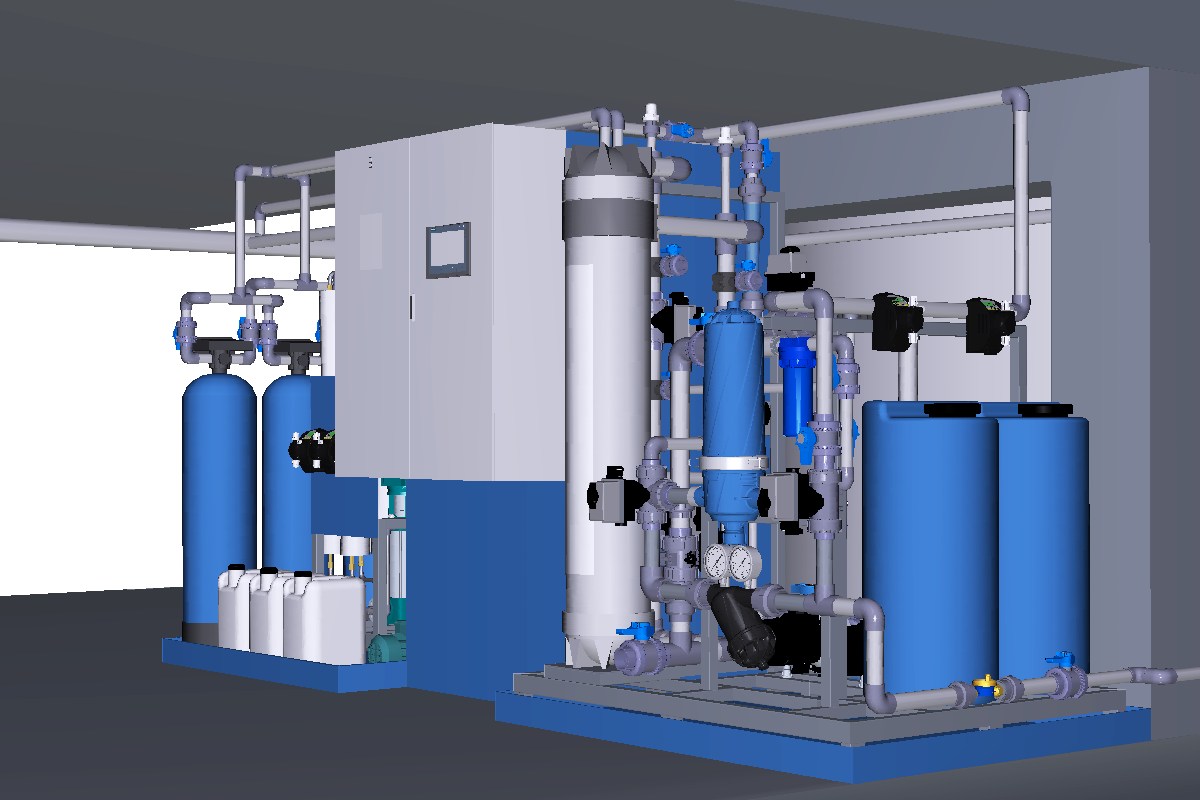

Technologie Photon Water TecPOOL™ umožňuje navrátit do oběhu odpadní vody vznikající ve veřejných bazénech při praní filtrů a povinné obměně vody. Proces využívající dvojnásobnou membránovou filtraci zajišťuje špičkovou kvalitu vody, bezpečnost, dlouhodobou udržitelnost recyklace a plný soulad s legislativními požadavky. Provozovatelům přináší významnou úsporu na vodném, stočném a ohřevu, nízké provozní náklady a rychlou návratnost investice.
Voda je cenný zdroj, ovšem ne vždy s ní tak nakládáme. Právě s cílem radikálně zlepšit hospodaření s vodou ve veřejných bazénech vznikl náš systém TecPOOL™.
Při jeho návrhu jsme vycházeli z aktuálního stavu vývoje technologií v oblasti membránové filtrace, zkušeností s jejich nasazením při recyklaci vod, specifických vlastností silně znečištěných odpadních vod z praní bazénových filtrů a náročných požadavků normy DIN 19645 (výstupní voda typu 1, tj. použitelná jako plnicí voda bazénu nebo oplachová voda filtru). Proto systém TecPOOL™ využívá dva po sobě jdoucí stupně membránové filtrace, které jsou chráněny několikastupňovou předúpravou vstupní vody. Díky tomuto uspořádání technologie spolehlivě odstraňuje z vody veškeré mikrobiální znečištění a viry, radikálně snižuje konduktivitu, obsah organických (TOC, CHSKMn) a dusíkatých látek a celkovou tvrdost vody. Výstupní voda tak plní požadavky vyhlášky 238/2011 Sb. a relevantní požadavky vyhlášky 252/2004 Sb. a může být použita jako voda napouštěcí.

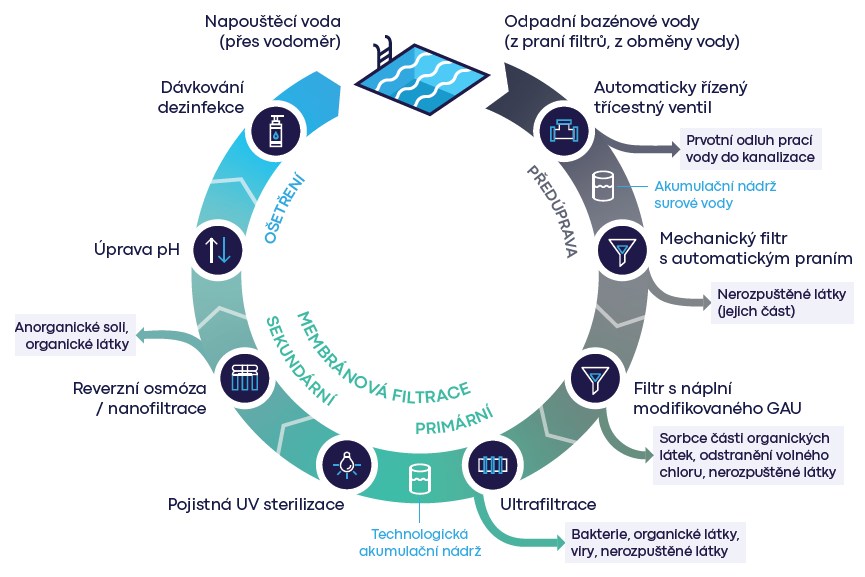

Prací voda z bazénové pískové filtrace je vedena přes automatický třícestný ventil do zásobní nádrže vody určené k recyklaci. K předúpravě vody je použit plně automatický diskový filtr (ADF) a filtr s granulovaným aktivním uhlím s automatickou regenerací (GAC). Od nich je voda tlakově vedena na primární membránovou jednotku – ultrafiltraci. Ta je vybavena modulem s hydrofilní membránou typu multikanálových dutých vláken. Membránový modul je provozován v konfiguraci „inside-out“, kdy je surová voda přiváděna dovnitř vláken a filtrovaná voda prochází z vláken do prostoru mezi vlákny. Po průchodu ultrafiltrací je voda vedena do technologické akumulační nádrže, odkud je po pojistné sterilizaci UV lampou a ošetření antiscalantem čerpána na sekundární membránový stupeň – reverzní osmózu nebo nanofiltraci, pracující na principu „crossflow filtration“.
Voda je následně doupravena roztokem NaOH na odpovídající pH dle potřeby provozovatele a ošetřena roztokem NaClO. Poté je již voda vedena přes vodoměr do stávající vyrovnávací nádrže bazénu jako voda napouštěcí.
- rychlé a významné zlepšení ekonomiky provozu bazénu
- krátká doba návratnosti investice
- zásadní snížení množství napouštěcí vody do bazénu
- zásadní snížení nákladů na ohřev bazénové vody
- prodloužení životnosti systémů výměníku tepla
- snížené dávkování chemikálií v bazénovém provozu
- omezení tvorby vázaného chloru v systému bazénové technologie
- kompaktní řešení s malou zastavěnou plochou
- plně automatický systém s minimální údržbou
- technologický dohled a vzdálená správa
- kvalitní komponenty Grundfos, Calpeda, Fip, Siemens, Dow, Inge, Greisinger
- možnost realizace systému v kontejnerovém provedení
Technologie TecPOOL™ je vybavena pokročilým systémem měření a regulace (MaR) a řídicím systémem Siemens Simatic, který je v oboru průmyslové automatizace etalonem. To zajišťuje spolehlivý provoz nejen dnes, ale i v budoucnu.
- automatický nebo manuální provoz všech komponent
- měření průtoku na vstupu a výstupu
- vstupní a výstupní hodnoty pH vody
- výstupní vodivost vody
- teplota vody
- ukazatele množství vody v akumulačních nádržích
- provozní a transmembránové tlaky
- grafické znázornění provozních stavů
- alarmy, statistiky, přístupy
- ukazatele životnosti komponent v hodinách
- upozornění na nutnost servisního zásahu
- archivace provozních stavů
- předprojektovou studii
- pilotáž na lokalitě s vlastní pilotní jednotkou
- projektovou dokumentaci
- jednání s příslušnými orgány státní správy
- kompletní dodávku technologie
- laboratorní rozbory a zkoušky
- propojení s místní MaR
- zprovoznění a nastavení systému
- technologický dohled po spuštění systému
- servisní smlouvu a dodávky chemikálií
- optimalizaci systému při změnách v provozu
- update a aktualizaci řídicího systému
Přehled, co jsme za poslední období realizovali, může být pro vás inspirací. Domluvme si exkurzi.
